Ancrage et soutien des réseaux et branchements

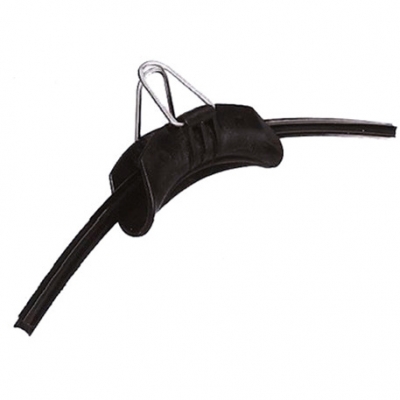

Cet ensemble de suspension s’utilise pour suspendre le réseau aérien basse tension en conducteurs isolés torsadés à neutre porteur de sections 54,6 - 70 mm2.

Il comprend une liaison mobile, une pince de suspension et une console. Il est équipé d’un élément fusible (rupture 715 ± 65 daN). L’élément fusible est destiné à se rompre lors d’un effort anormal appliqué sur le câble torsadé. La ligne tombe alors sans entraîner la rupture du poteau (exemple de la chute d’un arbre sur une ligne électrique). La ligne peut être rapidement remise en position grâce à la mise en oeuvre d’une nouvelle pince sur la console toujours en place.

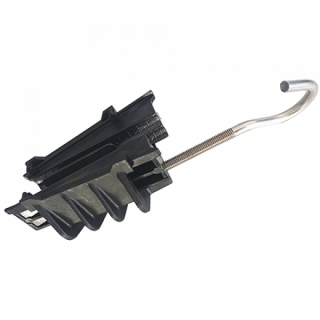

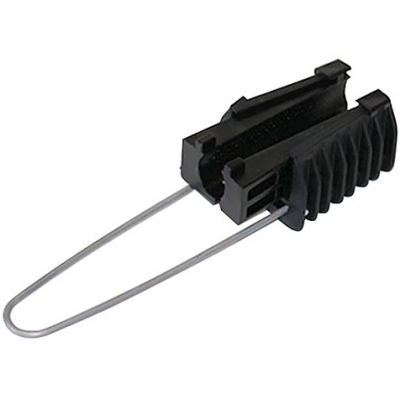

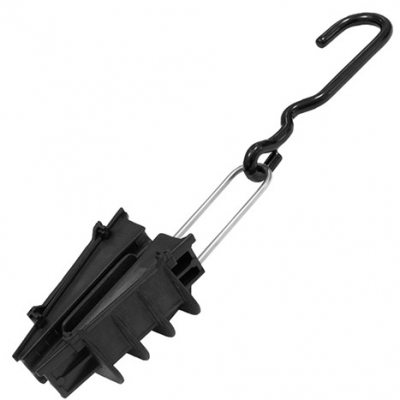

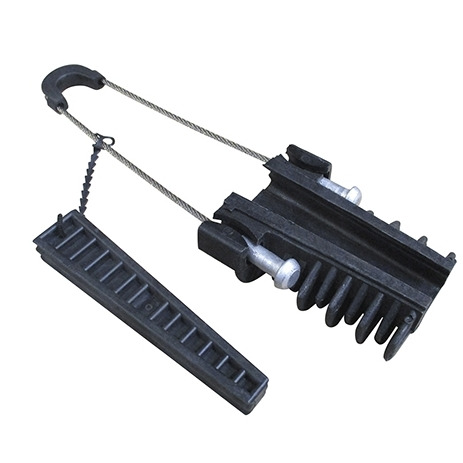

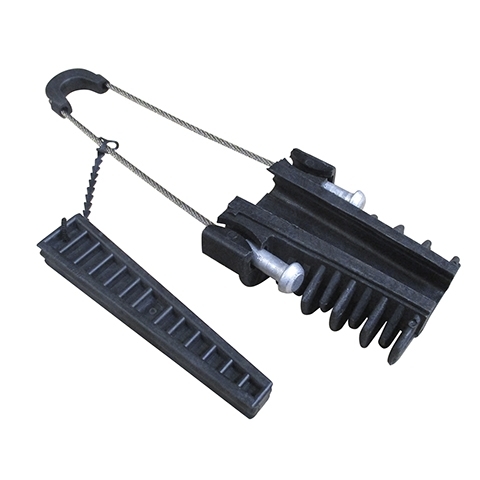

Cette pince d’ancrage s’utilise pour la fixation des branchements aériens basse tension en conducteurs isolés torsadés de capacité 2x6 à 4x25 mm2.




Code Désignation UV. ERDF
K 283 Ensemble de suspension fusiblé - ESF 54/70 25 68 25  051
K 307 Pince d ancrage avec anse - PA 25 50 -
