Manchon préisolé rétreint 173


Ces manchons préisolés servent au raccordement des conducteurs isolés d’un réseau aérien basse tension entre eux.

La jonction peut se réaliser entre deux conducteurs de sections égales ou inégales, toutes les combinaisons de section sont possibles.

Le neutre porteur est dimensionné pour résister à un effort de traction supérieur à 1600 daN pour la section de 542 et supérieur à 2000 daN pour la section de 702.

La section des câbles va de 162 à 952.




Code Désignation UV. ERDF
K 101 Manchon préisolé (173) MJPT 16 10 -
K 103 Manchon préisolé (173) MJPT 25 10 -
K 106 Manchon préisolé (173) MJPT 35 10 67 22 652
K 108 Manchon préisolé (173) MJPT 50-25 10 67 22 653
K 109 Manchon préisolé (173) MJPT 50-35 10 67 22 654
K 110 Manchon préisolé (173) MJPT 50 10 67 22 655

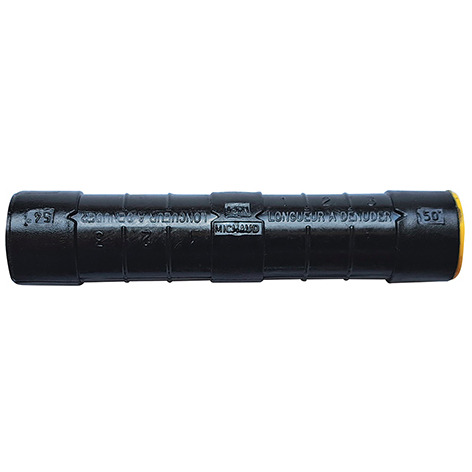

K 114 Manchon préisolé (173) MJPT 54-50 10 -
K 118 Manchon préisolé (173) MJPT 70-35 10 67 22 656
K 119 Manchon préisolé (173) MJPT 70-50 10 67 22 657
K 121 Manchon préisolé (173) MJPT 70 10 67 22 658
K 122 Manchon préisolé (173) MJPT 95-70 10 67 22 659
K 123 Manchon préisolé (173) MJPT 95 10 67 22 660
K 115 Manchon préisolé (173) neutre MJPT 54 10 67 22 665
K 117 Manchon préisolé (173) neutre MJPT 70-54 10 67 22 666
K 116 Manchon préisolé (173) neutre MJPT 70 10 67 22 667
K 503 Trousse manchons EJPT 35-54,6 1 67 22 675
K 504 Trousse manchons EJPT 50-54,6 1 67 22 676
K 506 Trousse manchons EJPT 70-35-54,6 1 67 22 678
K 505 Trousse manchons EJPT 70-54,6 1 67 22 677

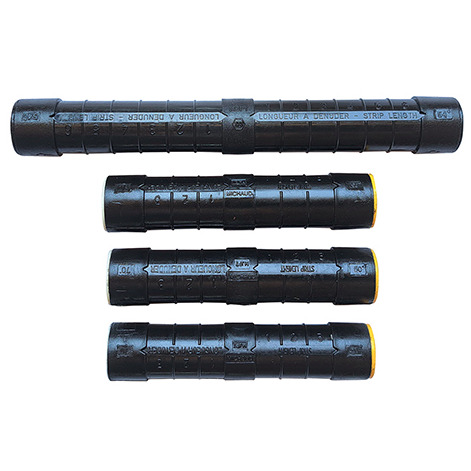

K 507 Trousse manchons EJPT 70-50/54,6 1 67 22 679

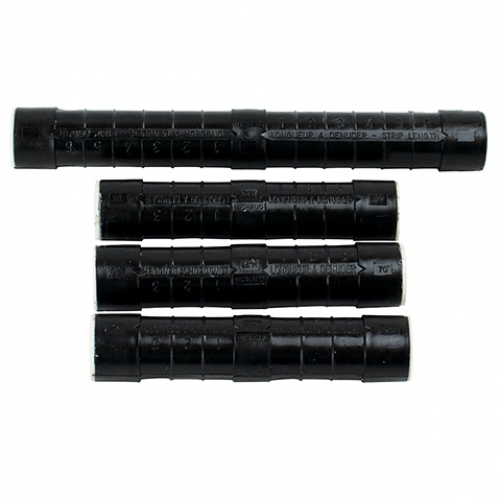

K 700 Trousse manchons EJPT 70/70-54,6 1 67 22 672
K 701 Trousse manchons EJPT 70-70 1 67 22 673
K 699 Trousse manchons EJPT 70-50/70-54,6 1 67 22 671
