Coffret coupe-circuit à cartouches 10,3x38 et 22x58

Le coffret coupe-circuit à cartouches 10,3x38 placé sur le tableau du coffret de comptage, sert à protéger le circuit pilote ainsi que l'horloge ou le relais de télécommande.

Il est conçu pour recevoir des cartouches fusibles 10,3x38 de calibre 10 A maximum.



Le coffret coupe-circuit à cartouches 22x58 fait partie du tableau de contrôle de l'abonné et remplit la fonction de coupe-circuit principal individuel sur branchement individuel.

Il est conçu pour recevoir des cartouches fusibles d'accompagnement de disjoncteurs dont les cotes d'interchangeabilité sont 22x58 mm.

Les bornes peuvent recevoir indifféremment des conducteurs en cuivre ou en aluminium.

Il trouve surtout son utilisation dans les branchements aériens existants.




Code Désignation UV. ERDF
P 100 C/C 2A + tube neutre 1 69 40 246
P 073 Coffret C/C BIPO. 60A (22x58) 1 69 40 035

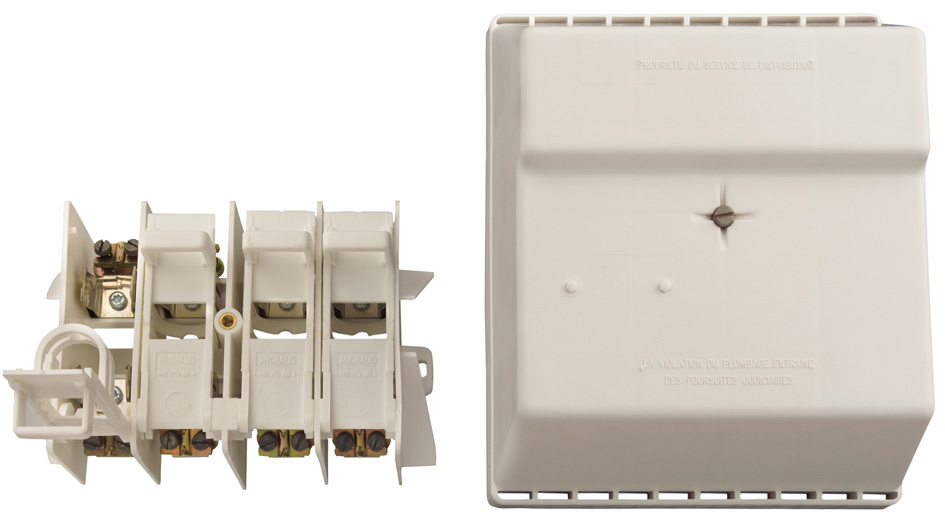

P 074 Coffret C/C TETRA. 60A (22x58) 1 69 40 037
N 201 Cartouche fusible 22x58 AD 30A 10 69 42 626
N 202 Cartouche fusible 22x58 AD 45A 10 69 42 634
N 203 Cartouche fusible 22x58 AD 60A 10 69 42 638
P 117 Tube neutre 22x58 20 69 42 669

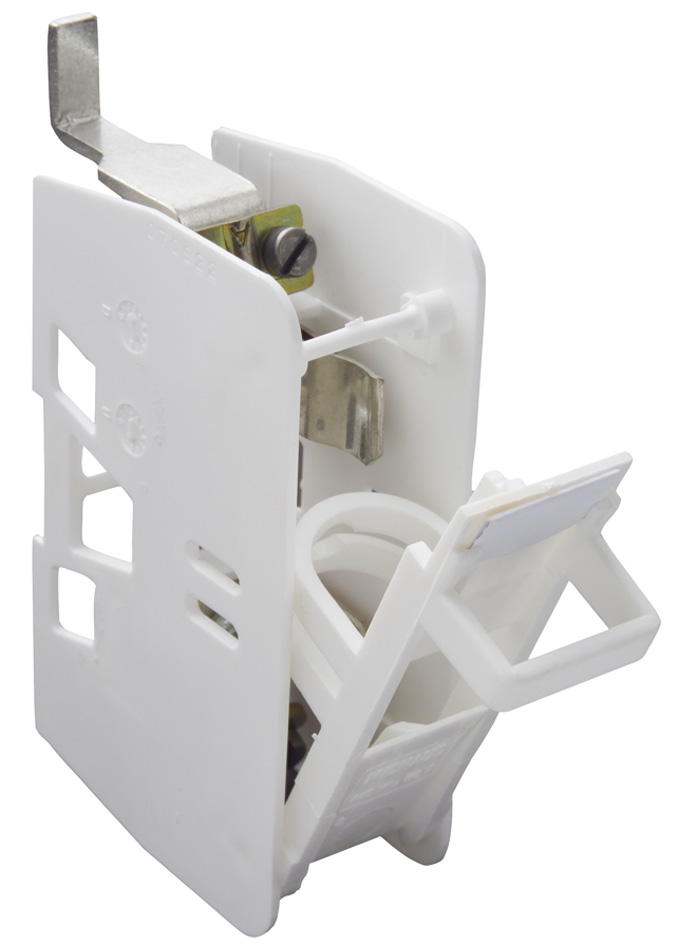

P 163 C/C unipolaire 60A phase sans patte de connexion 10 69 40 518
P 177 C/C unipolaire 60A phase à patte solidaire 10 69 40 508
