Connectique S20 - Panneau amovible pour coffret S20
|
Le boîtier primaire s’installe en haut à gauche dans la cuve des coffrets S20.
Il est composé de 2 éléments :
- la cuvette de branchement qui contient les bornes amont du coupe-circuit,
- un capot de protection.
Le panneau amovible, qui contient les bornes aval du coupe-circuit, s’installe par dessus la cuvette du boîtier primaire.
Le capot de protection se fixe indifféremment sur la cuvette ou le panneau amovible.
| Code | Désignation | UV. | ERDF |

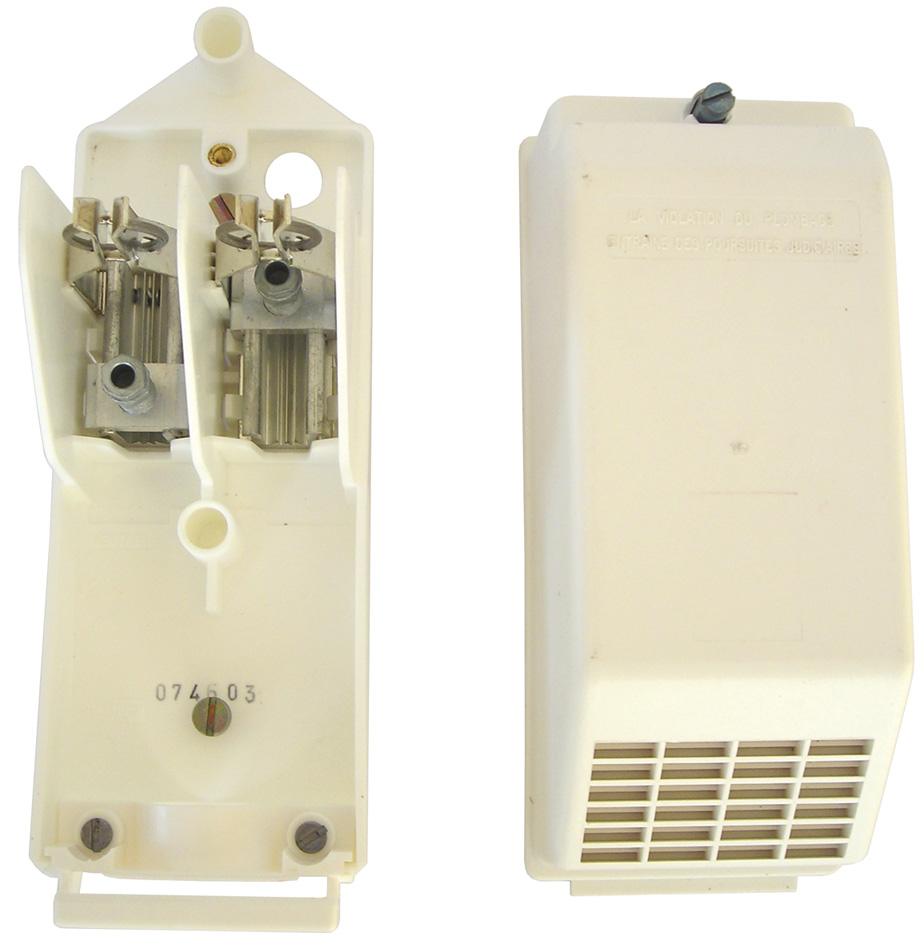

| P 005 | Boîtier primaire MONO 90A S20 | 1 | 69 80 028 |

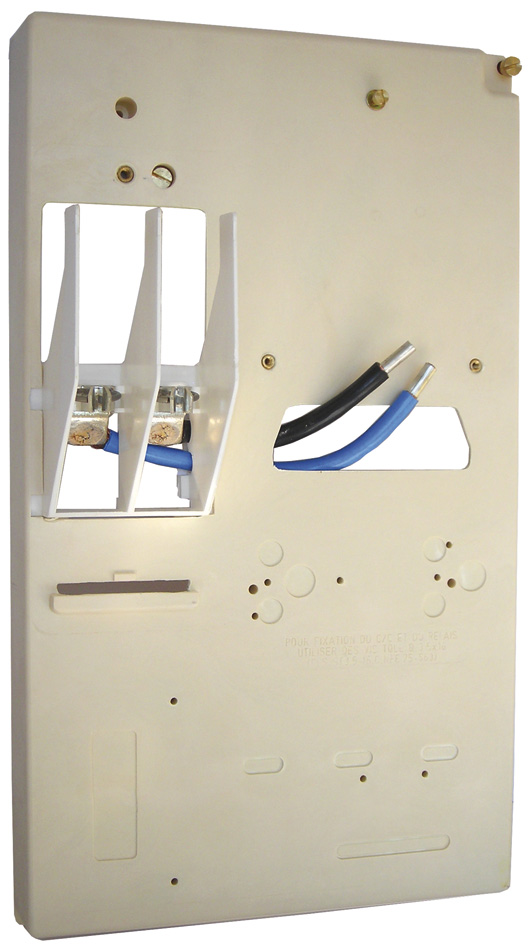

| P 201 | Panneau amovible MONO 90A S20 | 1 | 69 80 024 |

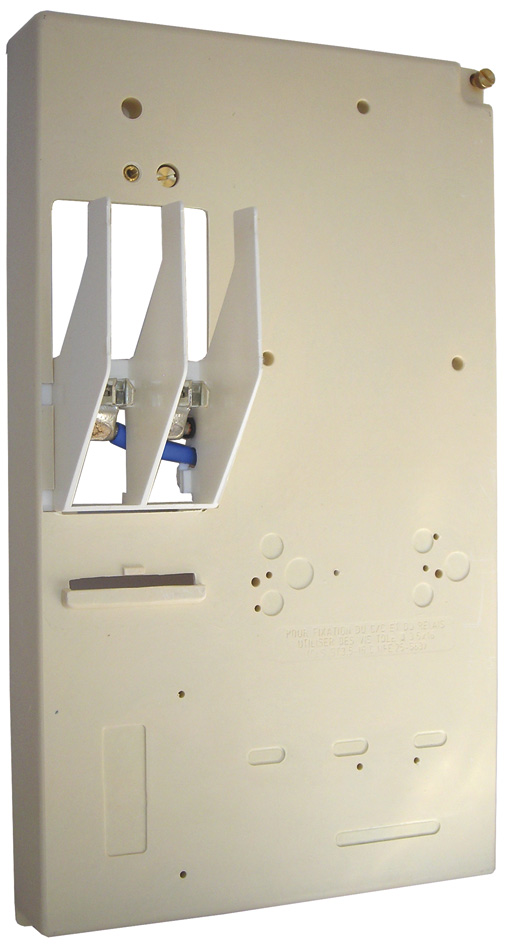

| P 507 | Panneau téléreport S20 MONO | 1 | 69 80 186 |

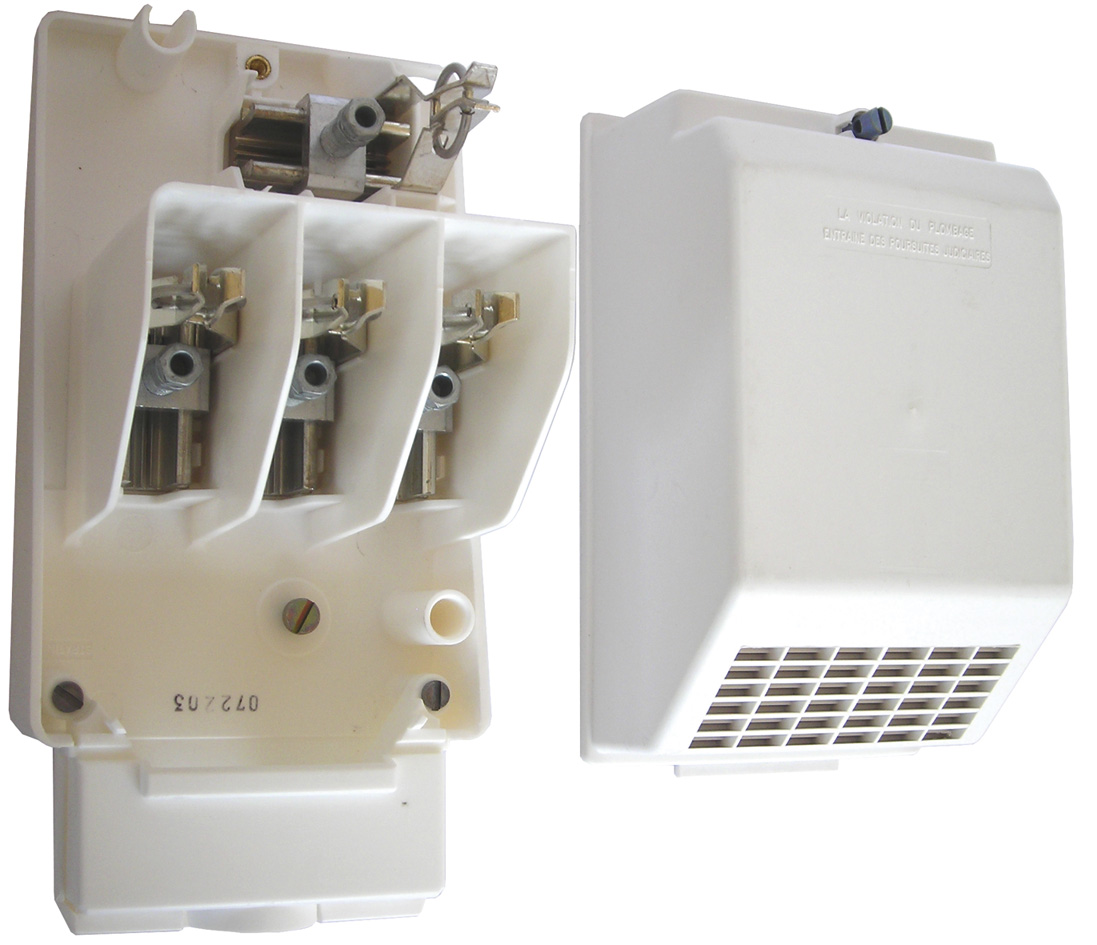

| P 025 | Boîtier primaire TRI 60A S20 | 1 | 69 80 029 |

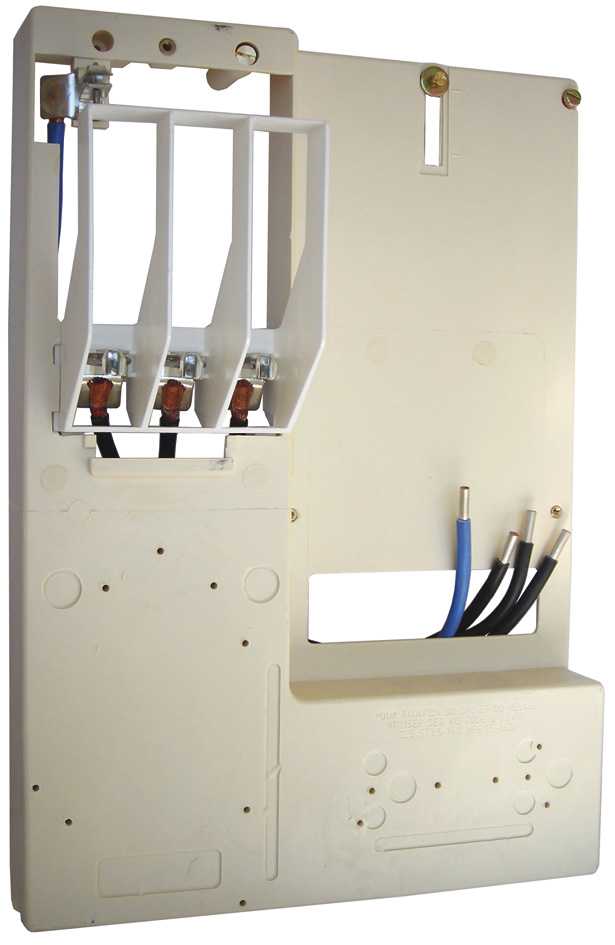

| P 202 | Panneau amovible TRI 60A S20 | 1 | 69 80 025 |

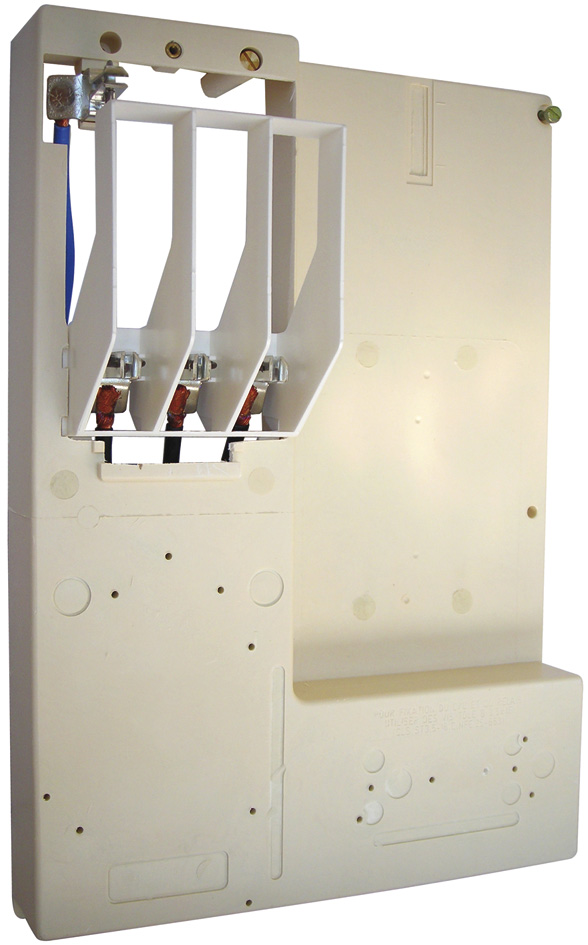

| P 506 | Panneau téléreport S20 TRI | 1 | 69 80 187 |

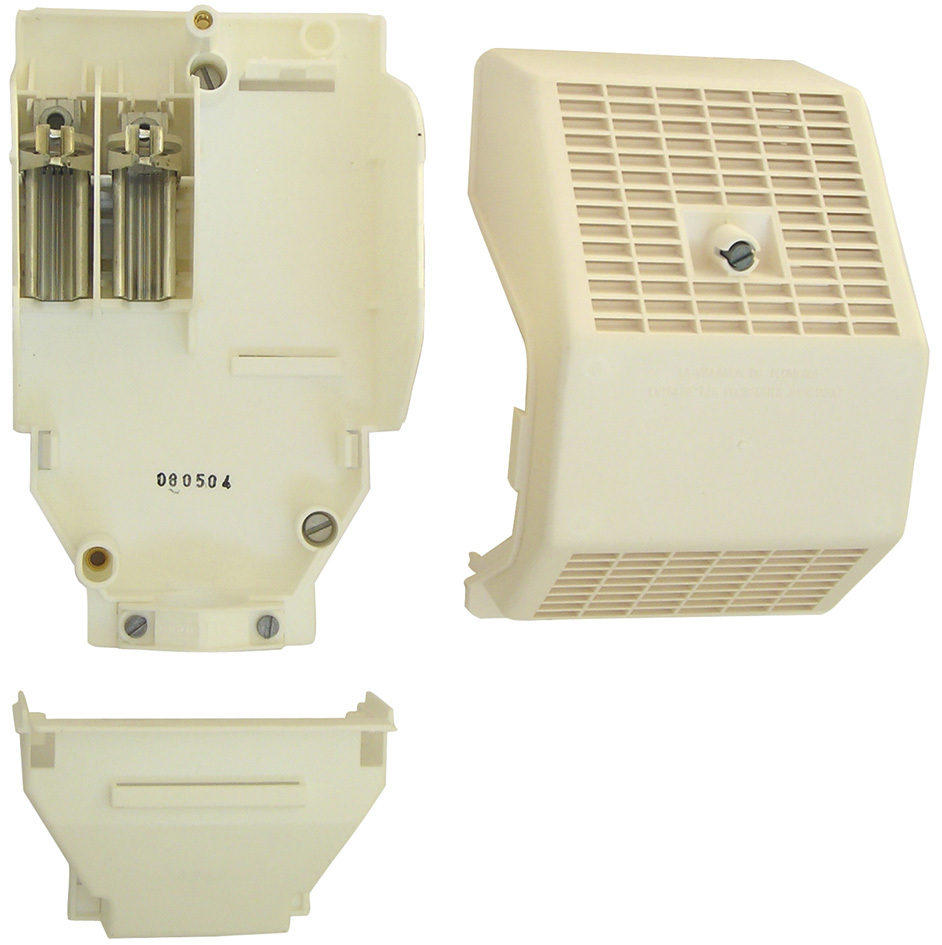

| P 065 | Boîtier S20 MONO-TRI | 1 | 69 80 138 |
| P 203 | Panneau amovible S20 MONO-TRI | 1 | 69 80 132 |

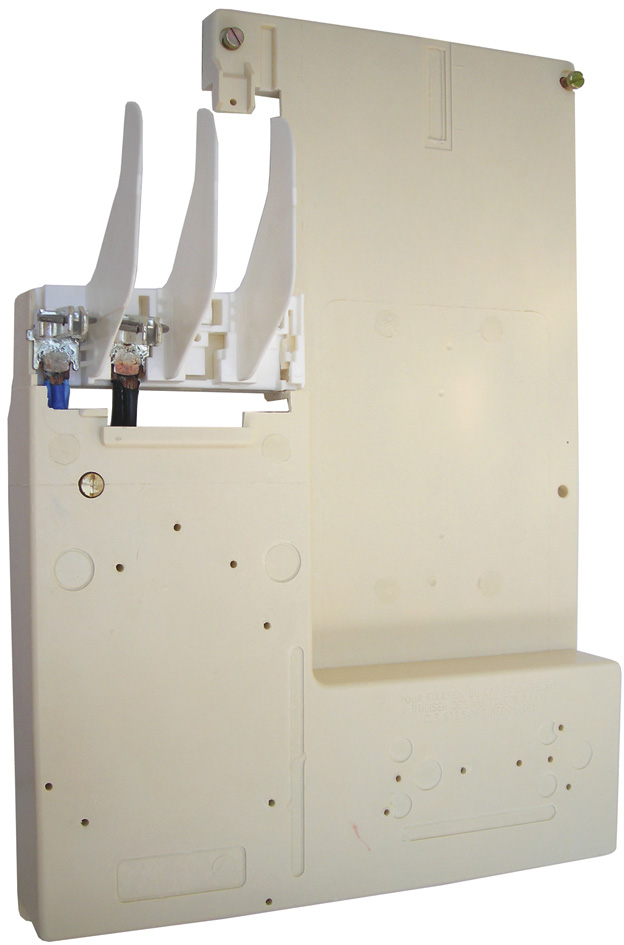

| P 508 | Panneau téléreport S20 MONO-TRI câblé MONO | 1 | 69 80 319 |

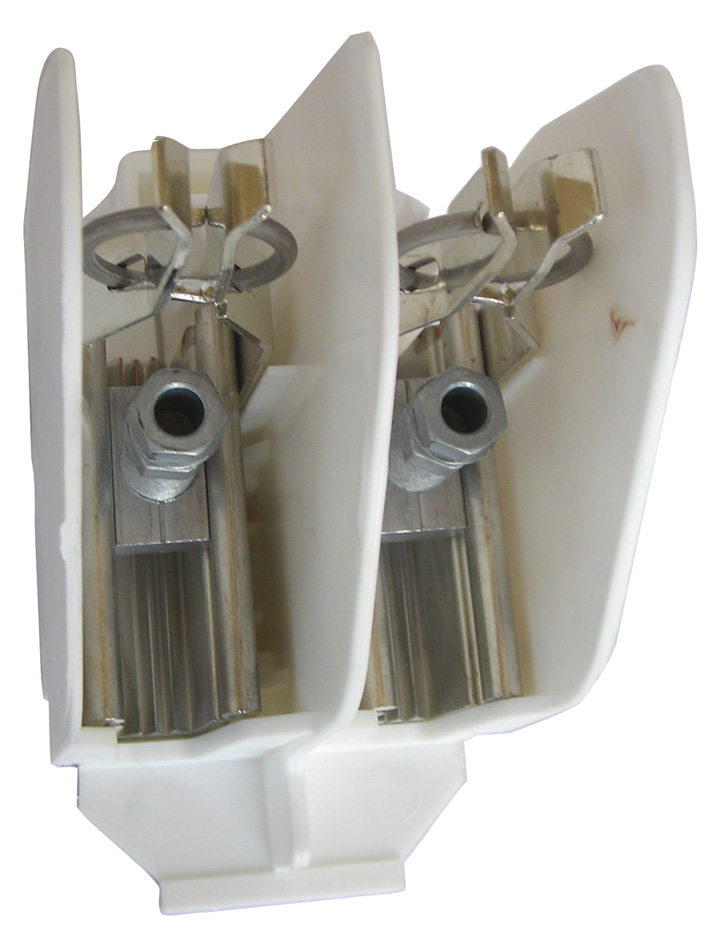

| P 068 | Module arrivée S20 MONO-TRI | 1 | 69 80 136 |

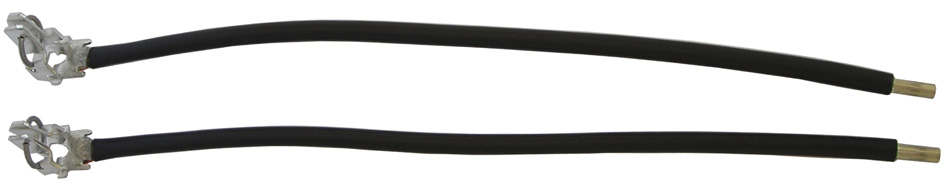

| P 069 | Lot 2 modules départ S20 MONO-TRI | 1 | 69 80 137 |
| P 609 | Lot 2 modules départ perfo. S20 MONO-TRI | 5 | 69 80 139 |

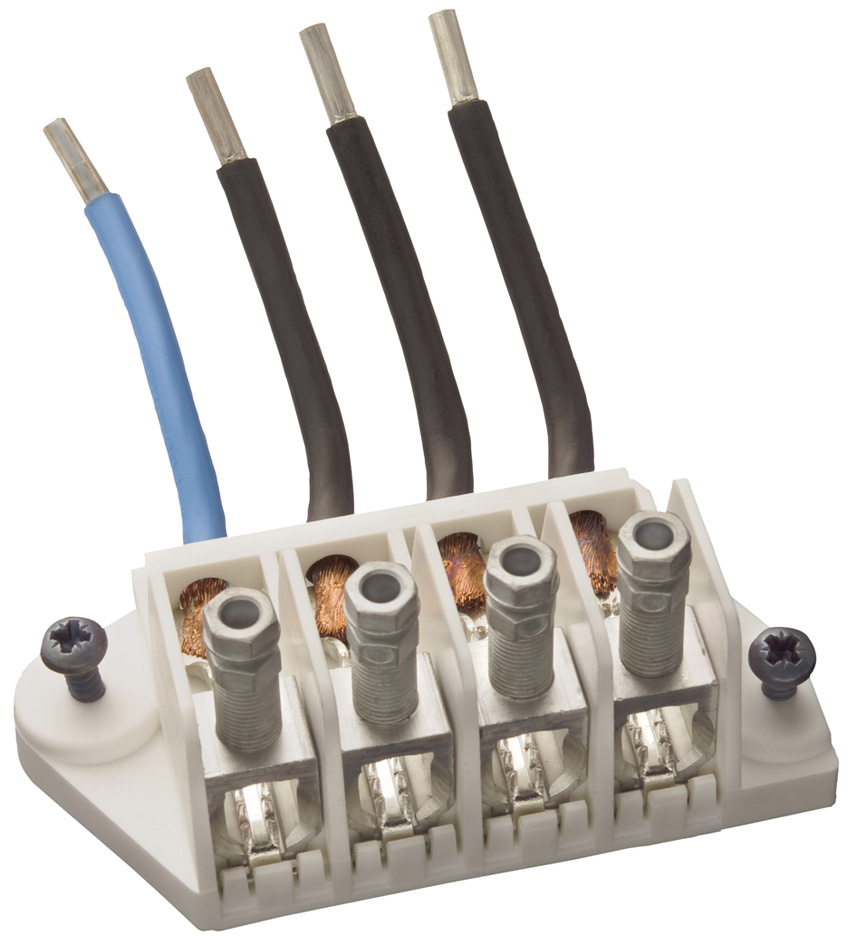

| P 210 | Bornier additionnel S20 TRI | 12 | 69 80 030 |

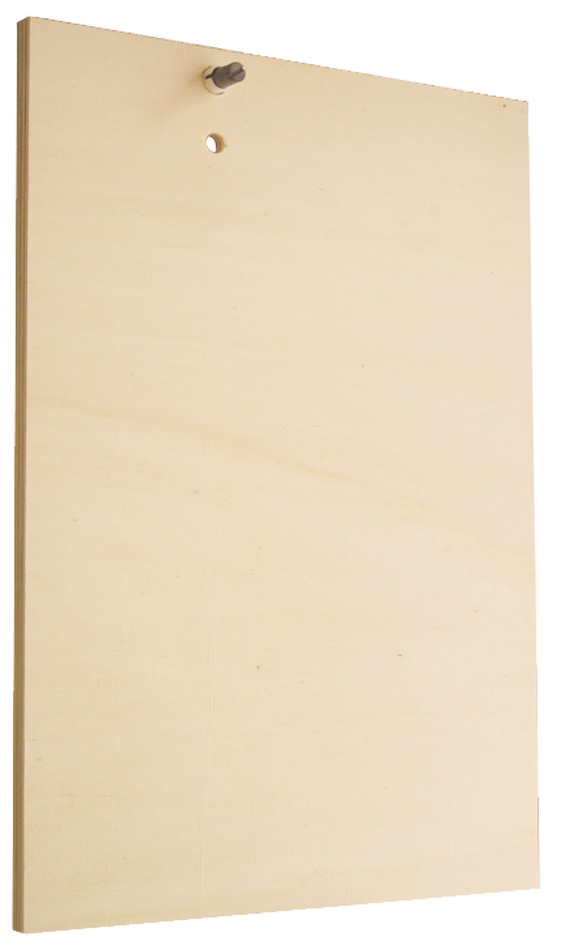

| R 205 | Panneau polyvalent vide 50 S20 | 1 | 69 80 033 |
