Piquets de terre et raccords en C
Piquets de terre
Ce produit est utilisé pour réaliser la prise de terre des émergences réseau lorsque la mise en place d’une grille de terre n’est pas possible.
Il s’utilise avec un conducteur nu en cuivre de section minimale de 25 mm².
Raccords en C
Ce produit est utilisé pour réaliser des dérivations sans coupure de câble de terre.
Il se met en œuvre par sertissage.
Cosses
Ce produit est utilisé pour raccorder des câbles de mise à la terre.
Page PDF du catalogue
J'envoie ce lien par mail
| Code | Désignation | UV. | Codet Enedis | PV HT | Notice |
|---|---|---|---|---|---|
| BR270 | Piquet en acier cuivré autoallongeable 17,3x1000 | 5 | 59 80 190 | N/C | |
| BR272 | Piquet tracteur harpon 1m + câblette | 1 | 59 80 197 | N/C | |
| BR274 | Piquet en acier inoxydable autoallongeable 16x1000 | 5 | 59 80 195 | N/C | |
| BR273 | Piquet de terre cruciforme longueur 1 m. | 10 | - | N/C | |
| BR279 | Tête connectrice à frapper pour piquet 16-17,5 mm | 10 | 59 83 188 / 189 | N/C |  |

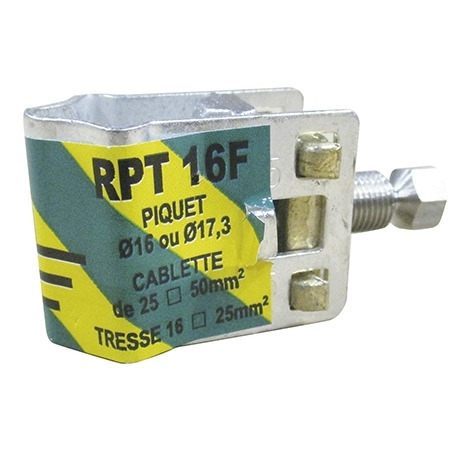

| BR278 | Raccord 16-50 pour piquet terre diam 16 à 17,3mm | 1 | 59 83 190 / 191 | N/C | |
| BR250 | Raccord en C à sertir 16 mm² en cuivre étamé | 100 | 67 08 724 | N/C | |
| BR251 | Raccord en C à sertir 25 mm² en cuivre étamé | 100 | 67 08 725 | N/C | |
| BR252 | Raccord en C à sertir 35 mm² en cuivre étamé | 25 | 67 08 728 | N/C | |
| BR253 | Raccord en C à sertir 50 mm² en cuivre étamé | 50 | 67 08 746 | N/C | |
| BR280 | Kit 2 cosses Cu étamé préis 29-25/14,5 + boulon | 1 | 67 07 750 | N/C |
Piquet de
terre en acier
cuivré
autoallongeable
diam. 17,3 mm
longueur 1 m.

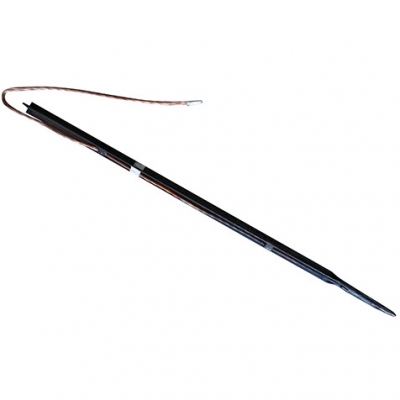

Piquet de
terre tracteur
harpon longueur 1m,
pointe forgée, avec
câblette en cuivre
25 mm² sertie dans
la pointe.

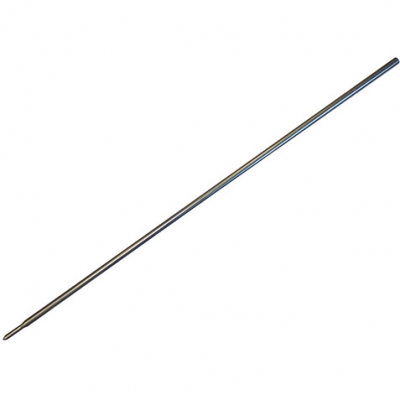

Piquet de
terre en acier
inoxydable
autoallongeable
diam. 16 mm longueur
1 m.

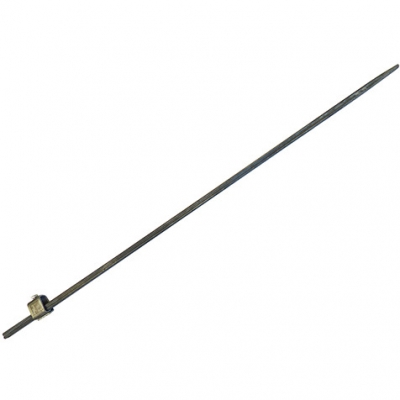

Piquet de terre
en acier galvanisé
cruciforme longueur
1 m avec
cosse.
Tête
connectrice à
frapper pour piquet
de terre diam. 16 à
17,5 mm inox ou
acier cuivre.

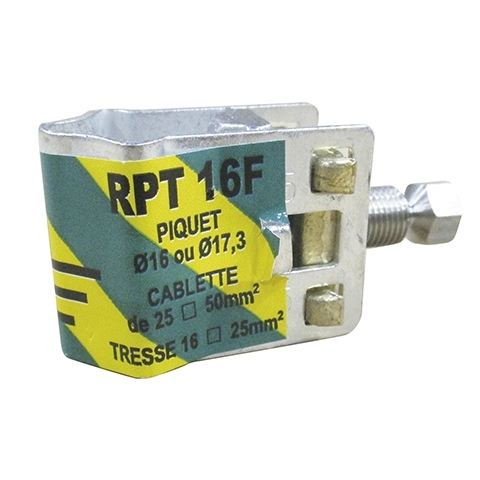

Raccord
indémontable à vis
fusible à serrage
mécanique pour
piquet de terre diam
16 à 17,3mm. Accepte
des tresses de terre
16 à 25mm² ou câbles
de terre 25 à
50mm².

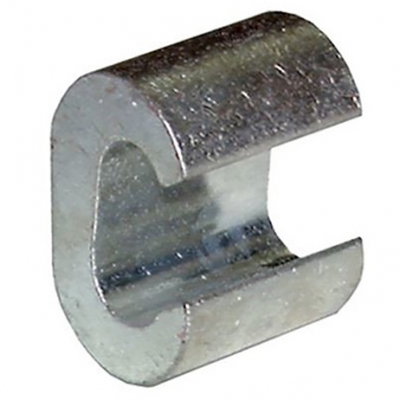

Connecteur de
dérivation en C à
sertir 16 mm², en
alliage de cuivre
étamé.
Connecteur de
dérivation en C à
sertir 25 mm², en
alliage de cuivre
étamé.

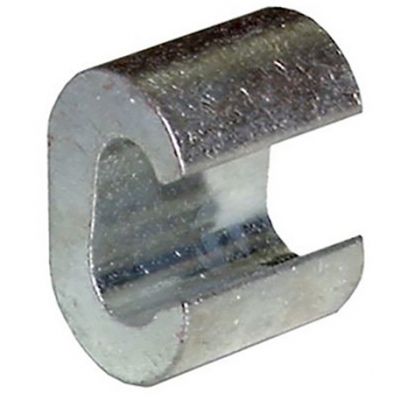

Connecteur de
dérivation en C à
sertir 35 mm², en
alliage de cuivre
étamé.

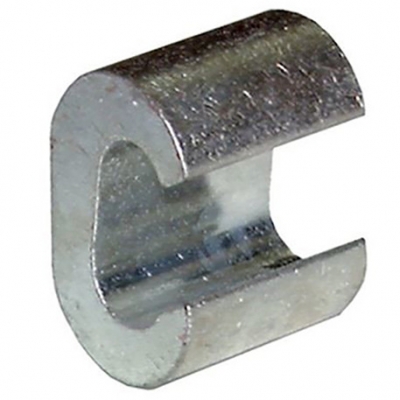

Connecteur de
dérivation en C à
sertir 50 mm², en
alliage de cuivre
étamé.

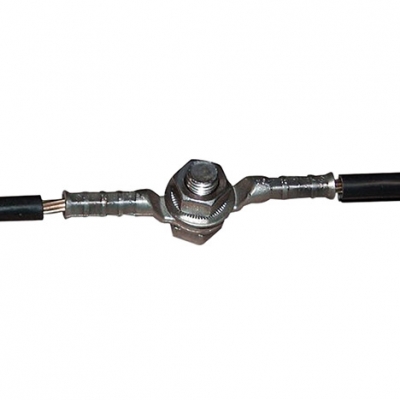

Kit de 2
cosses de mise à la
terre 29-25/14,5
étamées en cuivre
électrolytique livré
avec boulon et
câblette. Permet la
réalisation de
mesures de
terre.
