Système PARKBRIDGE : Distribution extérieure, technique en élévation
Le système ParkBridge permet de réaliser une desserte par bus de façon hors-sol.
Il est particulièrement utile dans les espaces arborés ou sur toiture terrasse lorsque la réalisation de tranchées est impossible.
Le système est composé de différents éléments à assembler sur le chantier à la façon d'un "mécano".
Page PDF du catalogue
J'envoie ce lien par mail
| Code | Désignation | UV. | Codet Enedis | PV HT | Notice |
|---|---|---|---|---|---|

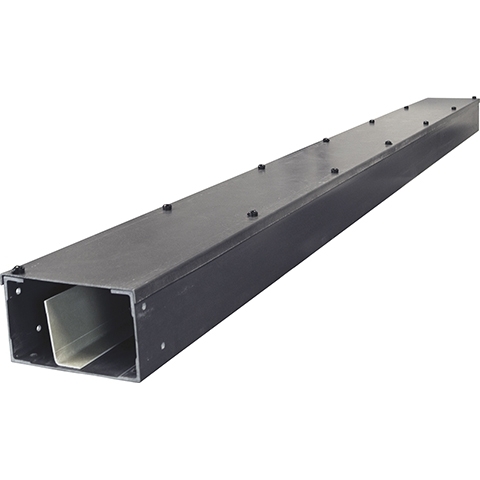

| GE260 | Cheminement PARKBRIDGE 3m sans support | 1 | - | N/C |  |
| GE261 | Système élévation PARKBRIDGE C14-100 3m sur pied | 1 | 69 10 194 | N/C | |
| GE262 | Système élévation PARKBRIDGE C14-100 3m pour mur | 1 | 69 10 206 | N/C | |
| GE267 | Terminaison pour système en élévation PARKBRIDGE | 1 | 69 10 207 | N/C | |
| GE266 | Kit Liaison Sol pour système élévation PARKBRIDGE | 1 | 69 10 208 | N/C | |
| GE268 | Coude horizontal 45° système élévation PARKBRIDGE | 1 | 69 10 209 | N/C | |
| GE269 | Coude vertical 45° concave PARKBRIDGE | 1 | 69 10 213 | N/C | |
| GE270 | Coude vertical 45° convexe PARKBRIDGE | 1 | 69 10 215 | N/C | |
| GE284 | Dérivation en T système en élévation ParkBridge | 1 | - | N/C | |
| GE263 | Pied support système en élévation PARKBRIDGE | 1 | 69 10 210 | N/C | |
| GE264 | Support mur pour système en élévation PARKBRIDGE | 1 | 69 10 211 | N/C | |
| GE279 | Embase pour système en élévation PARKBRIDGE | 1 | - | N/C | |
| GE278 | 10 Couvre- joints pour système élévation PARKBRIDGE | 1 | - | N/C | |
| GE277 | 5 Jeux d'éclisses système élévation PARKBRIDGE | 1 | - | N/C | |
| GE283 | Lot 2 Presse- étoupes Ø 40/22 mm pour DI PARKBRIDGE | 1 | - | N/C |
Dispositif
de cheminement
PARKBRIDGE en
matériau composite
longueur 3 m,
section 250 x 150
mm. Livré avec
séparateur, couvre-
joint et éclisses.
RAL 7024. Nécessite
l'achat de pieds
supports ou de
supports mur selon
le type
d'installation.
Dispositif de
cheminement
PARKBRIDGE en
matériau composite
longueur 3m, section
250x150 mm. Livré
avec séparateur
C14-100/C15-100,
couvre-joint,
éclisses et pied
support pour
installation en
élévation. RAL 7024.
Logo Enedis. Nom. 69
10 194.
Dispositif de
cheminement
PARKBRIDGE en
matériau composite
longueur 3m, section
250x150 mm. Livré
avec séparateur
C14-100/C15-100,
couvre-joint,
éclisses et support
pour installation
sur mur / muret. RAL
7024. Logo Enedis.
Nom. 69 10 206.
Dispositif de terminaison pour le système en élévation PARKBRIDGE. RAL 7024. Nomenclature Enedis 69 10 207.
Kit de
liaison au sol pour
système en élévation
PARKBRIDGE. RAL
7024. Livré avec une
embase permettant la
fixation sur sol
béton. Permet la
pénétration d'un
conduit TPC 110 mm.
Nomenclature Enedis
69 10 208.
Coude
horizontal à 45°
pour système en
élévation
PARKBRIDGE. RAL
7024. Nomenclature
Enedis 69 10 209.
Coude
vertical à 45°
concave pour système
en élévation
PARKBRIDGE. Permet
l'installation d'un
tronçon montant du
système de
cheminement en pose
contre un mur. RAL
7024. Nomenclature
Enedis 69 10 213.
Coude
vertical à 45°
convexe pour système
en élévation
PARKBRIDGE. Permet
l'installation d'un
tronçon descendant
du système de
cheminement en pose
contre un mur. RAL
7024. Nomenclature
Enedis 69 10 215.
Cet
accessoire permet de
réaliser une
dérivation du câble
principal sur une
infrastructure de
recharge des
véhicules
électriques réalisée
en système en
élévation
ParkBridge. RAL
7024.
Pied
support pour système
en élévation
PARKBRIDGE. Le pied
support est destiné
à supporter le
dispositif de
cheminement lors
d'une installation
au sol. Réglable en
hauteur et en
inclinaison. RAL
7024. Nomenclature
Enedis 69 10 210.
Support
pour fixation du
dispositif de
cheminement
PARKBRIDGE sur mur
ou muret. Réglage en
hauteur (course 50
mm) et en profondeur
(110 mm). RAL 7024.
Nomenclature Enedis
69 10 211.
Embase
métallique pour
renfort de la
fixation au sol ou
face à un mur du
dispositif de
cheminement
PARKBRIDGE.
Lot de 10
couvre-joints pour
le système en
élévation
PARKBRIDGE. RAL
7024. S'installe à
la jonction de 2
dispositifs de
cheminement.
Lot de 5
jeux d'éclisses pour
le système en
élévation
PARKBRIDGE. Chaque
jeu est constitué de
2 éclisses latérales
et d'une éclisse de
fond.
