Coupe-circuit intérieur SPCM
Dans le neuf, ce coupe-circuit intérieur présente 3 cas d’utilisation :
– assurer le sectionnement des colonnes multiples au sein d’un même bâtiment, généralement lorsqu’il y a au moins 3 colonnes, (SPCM = Sectionnement Protection Colonne Multiple) et permettre l’alimentation des services généraux en amont du sectionnement d’une colonne,
– protéger un branchement à puissance surveillée (BPS) raccordé sur la colonne.
– dans l'IRVE, assurer la dérivation en pied de colonne montante ainsi que vers les différentes travées.
Page PDF du catalogue
J'envoie ce lien par mail
| Code | Désignation | UV. | Codet Enedis | PV HT | Notice |
|---|---|---|---|---|---|
| Q950 | Coffret coupe-circuit intérieur SPCM 200A | 1 | 69 02 650 | 650.20 € |  |
| Q953 | SPCM 200A variante avec section d'arrivée 240 | 1 | - | 773.45 € | |
| Q951 | SPCM 200A avec 2 dérivations latérales 6-35 | 1 | 69 02 651 | 979.45 € | |
| Q952 | SPCM 200A avec 2 dérivations latérales 6-95 | 1 | 69 02 652 | 1198.20 € | |
| GE007 | SPCM arrivée 400A départ 200A 2 dérivations 6-95 | 1 | 69 02 653 | 1015.60 € | |
| Q908 | Boîte de protection des câbles pour les SPCM | 1 | 69 02 654 EQUIV | 29.15 € | |
| Q894 | Lot de 4 liaisons pour racco. SPCM-Distributeur | 1 | - | 316.10 € | |
| Q146 | Kit 4 liaisons distributeur 400A - SPCM | 1 | 69 02 433 | 382.45 € | |
| Q906 | Kit 4 liaisons doubles distributeur 400A - 2 SPCM | 1 | 69 02 434 | 614.45 € | |

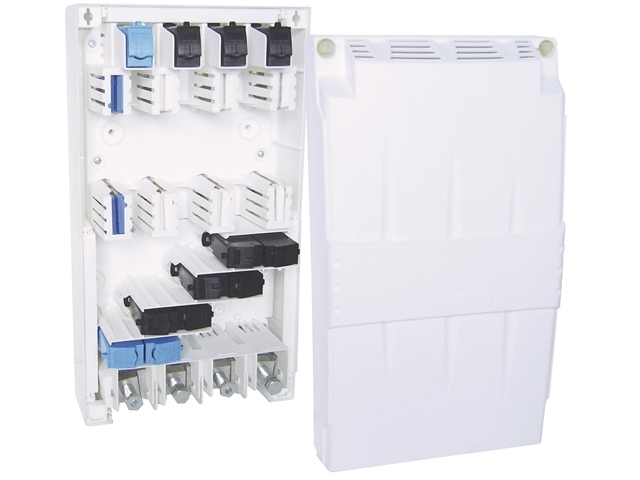

Coffret coupe-circuit intérieur de sectionnement et de protection des colonnes électriques de capacité 200A
Coffret coupe-circuit intérieur de sectionnement et de protection des colonnes électriques multiples de capacité 200A avec arrivée en 240 mm²

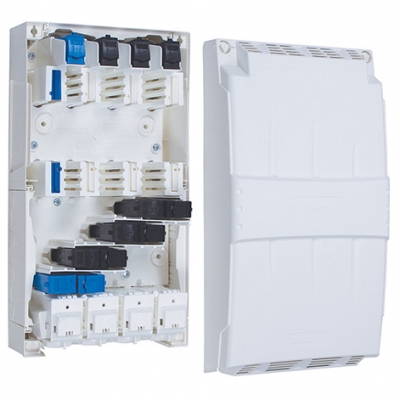

Coffret coupe-circuit intérieur de sectionnement et de protection des colonnes électriques multiples de capacité 200A avec 2 départs 35 mm²

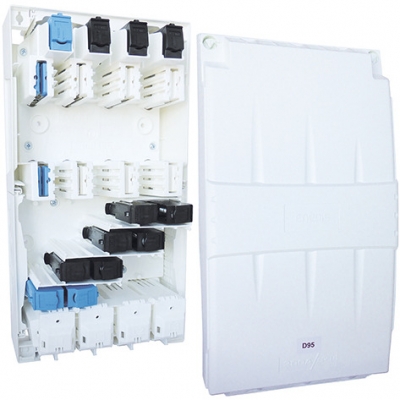

Coffret coupe-circuit intérieur de sectionnement et de protection des colonnes électriques multiples de capacité 200A avec 2 départs 95 mm²

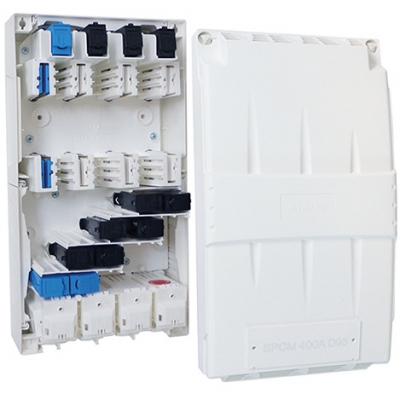

SPCM Coffret de sectionnement-protection arrivée 400 A départ 200 A avec 2 dérivations 6-95. Ce coffret sert principalement pour effectuer des dérivations du câble de distribution des infrastructures de recharge des véhicules électriques.

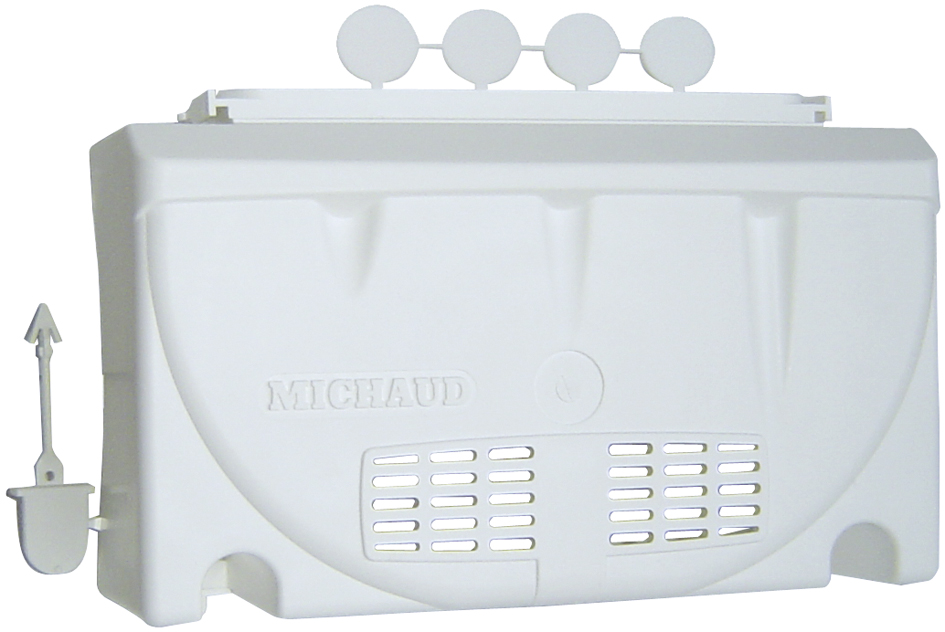

Boîte de protection de câbles pour les SPCM. Elle permet de réaliser l'épanouissement des câbles sur le SPCM soit en bas, soit en haut, soit sur le côté
Lot de 4 liaisons SPCM distributeur de niveau. Ce lot permet de raccorder le SPCM au 1er distributeur accolé au-dessus.
Kit constitué de 4 liaisons de section 95² et de longueur 580 mm permettant le raccordement direct entre les borniers du distributeur 400A et les bornes Entrée du SPCM. Livré avec une boîte à câble.

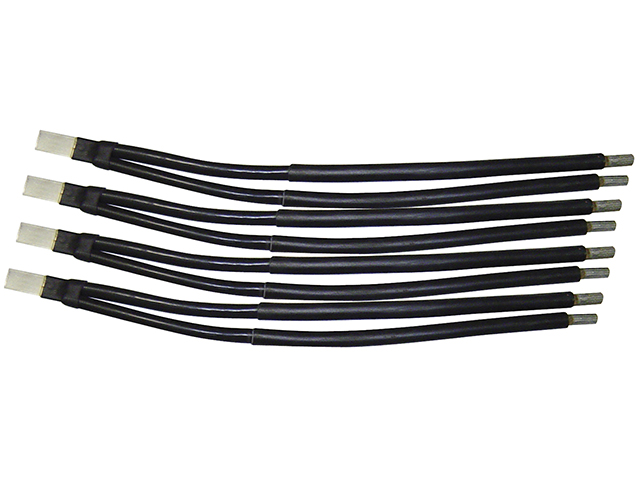

Kit de 4 liaisons doubles de section 70 mm², permettant de raccorder 2 SPCM à un distributeur de niveau MICHAUD 400A
