Accessoires IRVE

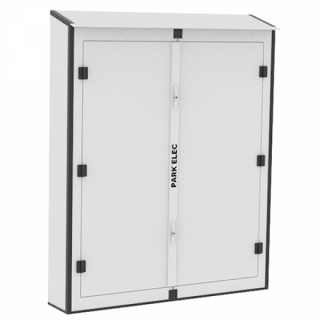

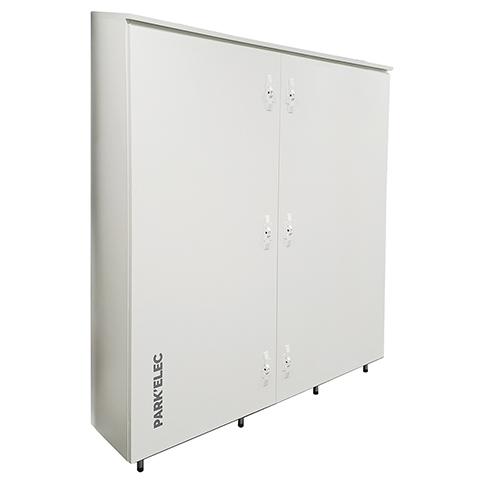

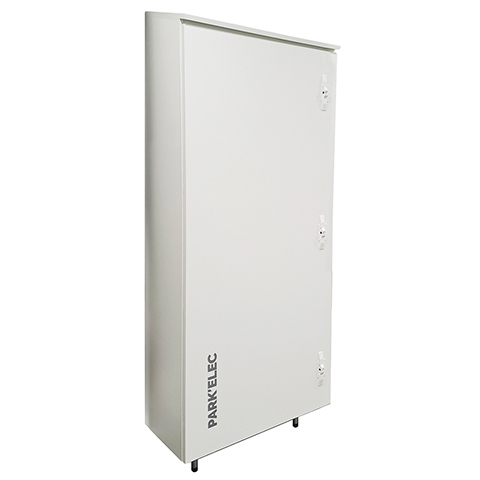

Armoire pour SPCM
Ces armoires reçoivent les SPCM destinés à dériver sur les différentes travées ou niveaux du parking.
Elles sont IP55 IK10 et dotées d’une fermeture par serrure triangle.
Il est nécessaire de disposer d’un espace libre devant chaque porte de 70 cm minimum et de respecter une distance d’au moins 10 cm par rapport à toute paroi latérale. L’arrivée se fait en bas et le départ en haut.
Protection

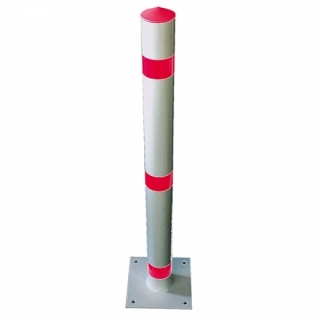

Le plot de protection est destiné à protéger une armoire ou un totem IRVE d'un choc avec un véhicule. En fonction de la configuration, plusieurs plots peuvent être utilisés autour du mobilier.
L'arceau de protection est conçu pour assurer la protection périphérique des totem IRVE et des systèmes sol-plafond. Il existe en 2 largeurs : 800 et 1100 mm.

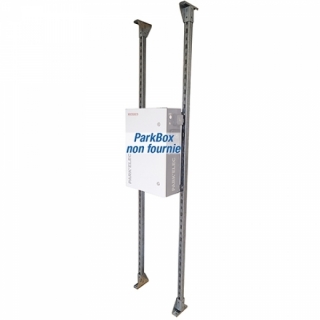

Support sol/plafond
Le support sol/plafond est destiné à recevoir une Parkbox 3 (Réf. GE080) ou une Parkbox 7 (Réf. GE100 ou Réf. GE102).
Il assure le maintien de l’armoire lors d’une installation sans support déjà existant (mur).
Page PDF du catalogue
J'envoie ce lien par mail
| Code | Désignation | UV. | Codet Enedis | PV HT | Notice |
|---|---|---|---|---|---|
| GE241 | Armoire IK10 IP55 pour 1 SPCM | 1 | 69 02 675 | N/C | |
| GE243 | Armoire IK10 IP55 pour 2 à 3 SPCM | 1 | 69 02 676 | N/C | |
| GE245 | Armoire IK10 IP55 pour 4 à 5 SPCM | 1 | 69 02 677 | N/C | |
| GE027 | Plot de protection pour armoire ou totem IRVE | 1 | - | N/C | |
| GE070 | Arceau de protection LG 800 mm 3Pts GALVARAL 7024 | 1 | - | N/C |  |
| GE071 | Arceau de protection LG 1100mm 3Pts GALVARAL 7024 | 1 | - | N/C | |
| GE025 | Kit support sol/plafond pour armoire IRVE | 1 | - | N/C | |
| GE026 | Kit de pose double armoire sur support sol/ plafond | 1 | - | N/C | |
| GE028 | Rallonge support sol/plafond armoire IRVE L350 | 1 | - | N/C | |
Armoire
destinée à recevoir
1 matériel type SPCM
dans le cadre de la
construction d'un
réseau électrique
auto. En compound
thermoplastique.
Fermeture par clé
triangle. Presses-
étoupes : 1 bas, 1
haut. Coloris
ivoire. LHP :
507x1153x306 mm

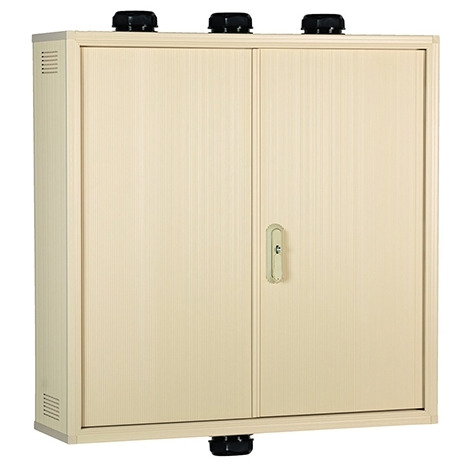

Armoire
destinée à recevoir
3 matériels type
SPCM dans le cadre
de la construction
d'un réseau
électrique auto. En
compound
thermoplastique.
Fermeture par clé
triangle. Presses-
étoupes : 1 bas, 3
haut. Coloris
ivoire. LHP :
1043x1153x306mm
Armoire
destinée à recevoir
5 matériels type
SPCM dans le cadre
de la construction
d'un réseau
électrique auto. En
compound
thermoplastique.
Fermeture par clé
triangle. Presses-
étoupes : 1 bas, 5
haut. Coloris
ivoire. LHP :
1583x1153x306mm
Plot destiné à
protéger une armoire
ou un totem IRVE
d'un choc avec un
véhicule. Se fixe au
sol. Vendu à
l'unité.
Arceau de
protection largeur
800 mm hauteur 630
mm, en acier galva
Ø50 mm, peint RAL
7024, 3 points,
embases à spitter à
l'aide de 12 vis M12
avec bandes
réfléchissantres
Arceau de
protection largeur
1100mm hauteur 630
mm, en acier galva
Ø50 mm, peint RAL
7024, 3 points,
embases à spitter à
l'aide de 12 vis M12
avec bandes
réfléchissantres
Kit
destiné à créer un
support pour la pose
d'une armoire de
recharge IRVE dans
un parking sans mur.
Hauteur max 3
m.
Kit destiné
à être utilisé en
complément du kit
support sol/plafond
de façon à installer
une deuxième armoire
au dos de la
première.
Ce
kit est destiné à
rallonger le support
sol/plafond pour
armoire IRVE de 3 m
à 3,50
m.
