Manchons et cosses tubulaires
Ces manchons XG7T sont utilisés pour le raccordement de câbles cuivre de section égale en application industrielle BT.
Ils acceptent des câbles rigides classe 2 et des câbles souples classe 5.
Ils se mettent en oeuvre par sertissage ou poinçonnage.
Ces cosses sont utilisées pour le raccordement de câble cuivre sur des appareillages cuivre en application industrielle BT.
Elles acceptent des câbles rigides classe 2 et des câbles souples classe 5.
Les manchons HEL permettent de réaliser des jonctions de câbles industriels BT à âme câblée cuivre et/ou aluminium, en ambiance sèche ou protégée contre l’humidité.
Ils sont multisections et se mettent en oeuvre sans outil de serrage ; le respect du couple de serrage est obtenu après rupture de la vis autocassante.
Page PDF du catalogue
J'envoie ce lien par mail
| Code | Désignation | UV. | Codet Enedis | PV HT | Notice |
|---|---|---|---|---|---|
| HB010 | Manchon tubulaire jonction Cu BT XG7T 6 | 50 | - | 1.80 € | |
| HB011 | Manchon tubulaire jonction Cu BT XG7T 10 | 50 | - | 1.80 € | |
| HB012 | Manchon tubulaire jonction Cu BT XG7T 25 | 50 | - | 2.50 € | |
| HB020 | Cosse tubulaire Cu XCT 6-8 | 50 | - | 0.90 € | |
| HB021 | Cosse tubulaire Cu XCT 10-8 | 100 | - | 1.10 € | |
| HB022 | Cosse tubulaire Cu XCT 16-8 | 100 | - | 1.40 € | |
| HB023 | Cosse tubulaire Cu XCT 25-8 | 100 | - | 1.50 € | |
| HB024 | Cosse tubulaire Cu XCT 35-8 | 50 | - | 2.20 € | |
| HB013 | Manchon jonction à vis fusible HEL 4-35 AL- CU | 1 | - | 23.70 € | |
| HB014 | Manchon jonction à vis fusible HEL 16-70 AL-CU | 1 | - | 34.30 € | |
| HB015 | Manchon jonction à vis fusible HEL 35-185 AL-CU | 1 | - | 49.90 € |

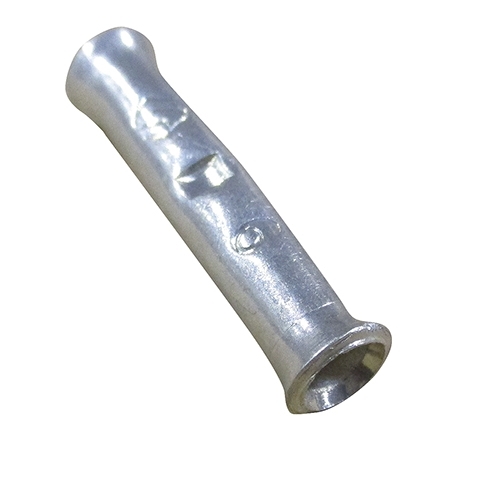

XG7T 6-
Manchon de jonction
tubulaire, en cuivre
étamé, pour le
raccordement de deux
câbles BT rigides ou
souples en cuivre de
section égale
6mm².
XG7T

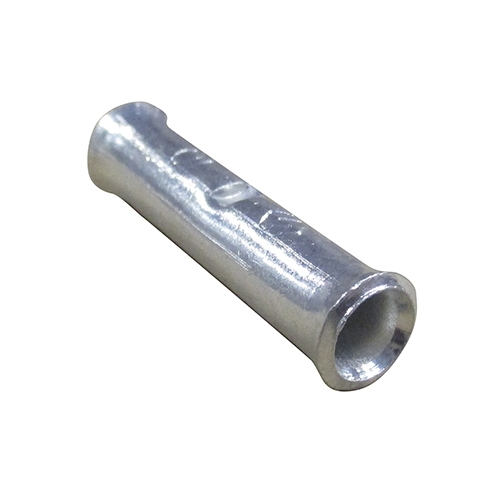

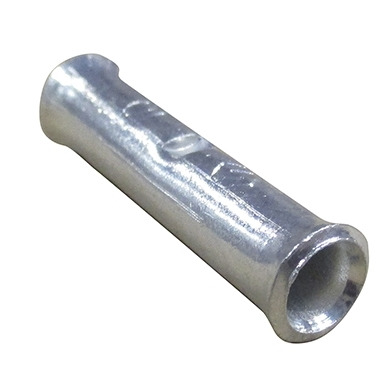

10-Manchon de
jonction tubulaire,
en cuivre étamé,
pour le raccordement
de deux câbles BT
rigides ou souples
en cuivre de section
égale
10mm².

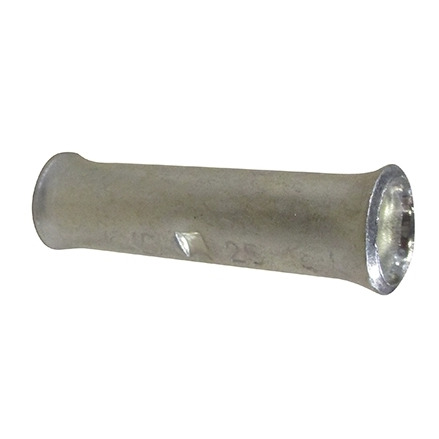

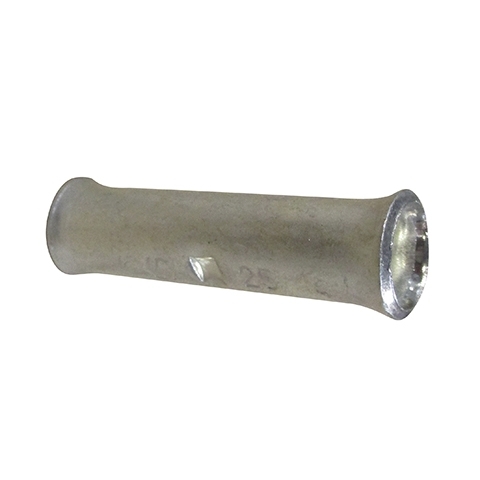

XG7T
25-Manchon de
jonction tubulaire,
en cuivre étamé,
pour le raccordement
de deux câbles BT
rigides ou souples
en cuivre de section
égale
25mm².

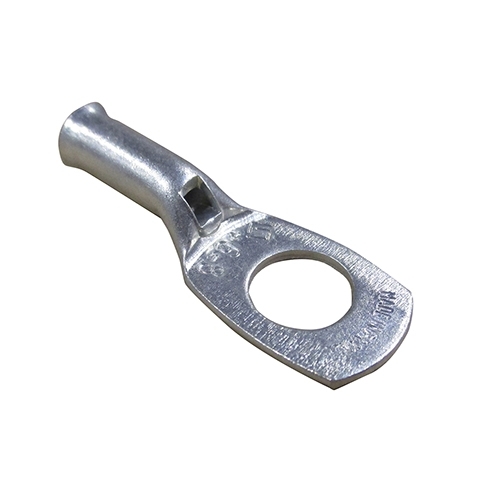

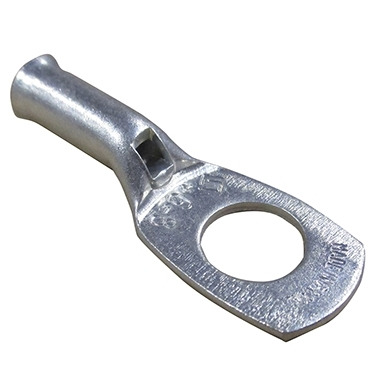

XCT 6-8-Cosse
tubulaire droite en
cuivre étamé pour le
raccordement d'un
câble BT cuivre
rigide ou souple de
section 6mm² sur une
plage cuivre-Bornage
8mm (Diamètre du
trou:
8,3mm)

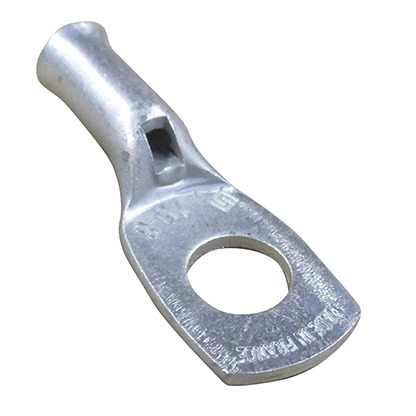

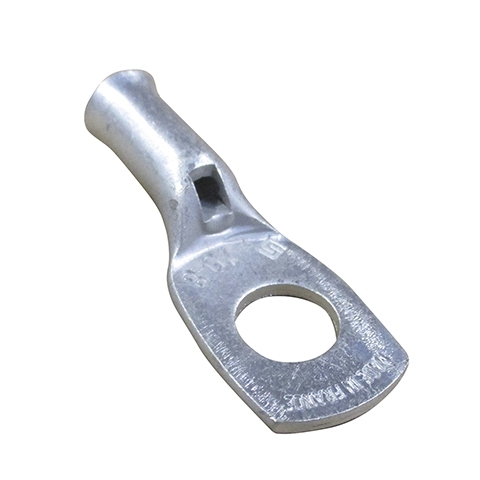

XCT 10-8-Cosse
tubulaire droite en
cuivre étamé pour le
raccordement d'un
câble BT cuivre
rigide ou souple de
section 10mm² sur
une plage cuivre-
Bornage 8mm
(Diamètre du trou:
8,3mm)

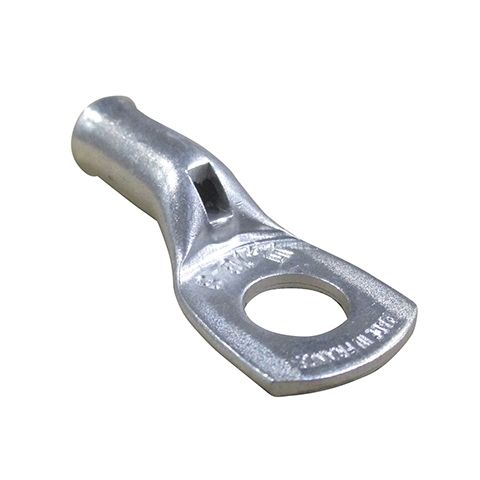

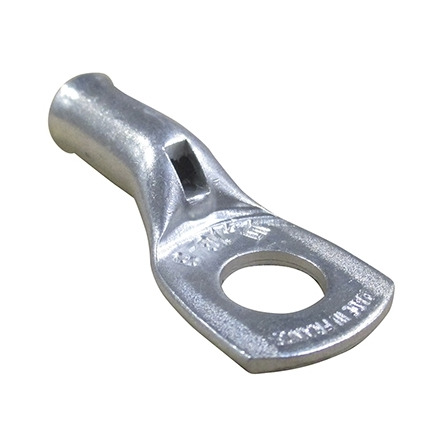

XCT 16-8-Cosse
tubulaire droite en
cuivre étamé pour le
raccordement d'un
câble BT cuivre
rigide ou souple de
section 16mm² sur
une plage cuivre-
Bornage 8mm
(Diamètre du trou:
8,3mm)

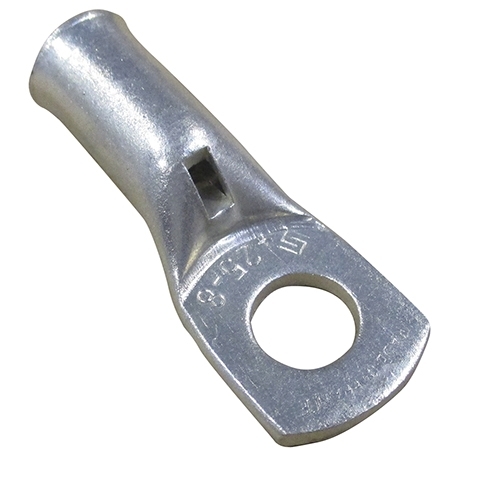

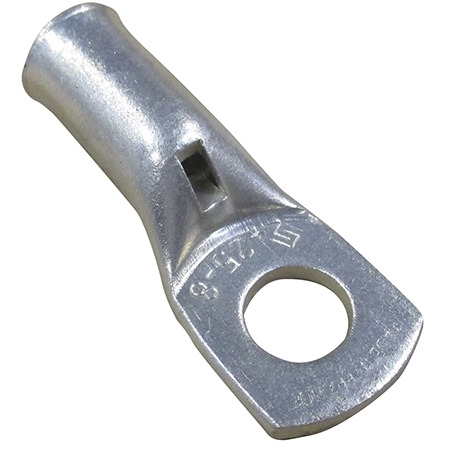

XCT 25-8-Cosse
tubulaire droite en
cuivre étamé pour le
raccordement d'un
câble BT cuivre
rigide ou souple de
section 25mm² sur
une plage cuivre-
Bornage 8mm
(Diamètre du trou:
8,3mm)

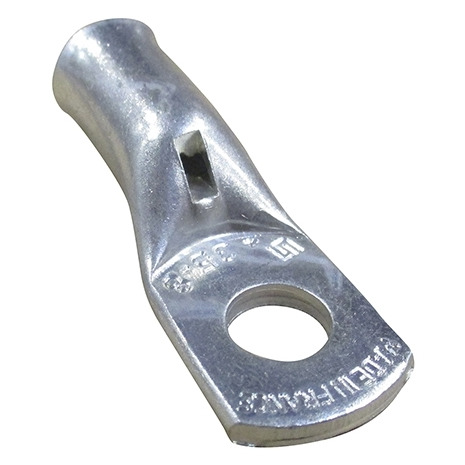

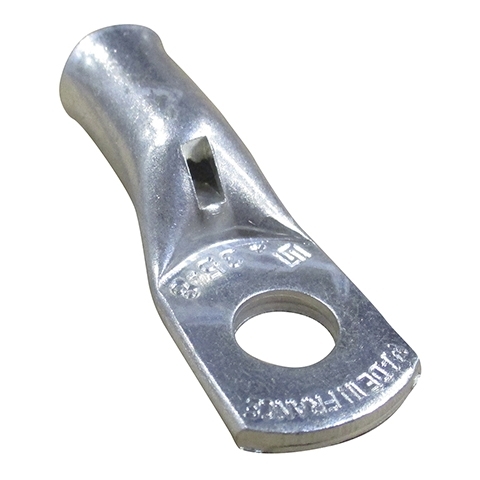

XCT 35-8-Cosse
tubulaire droite en
cuivre étamé pour le
raccordement d'un
câble BT cuivre
rigide ou souple de
section 35mm² sur
une plage cuivre-
Bornage 8mm
(Diamètre du trou:
8,3mm)

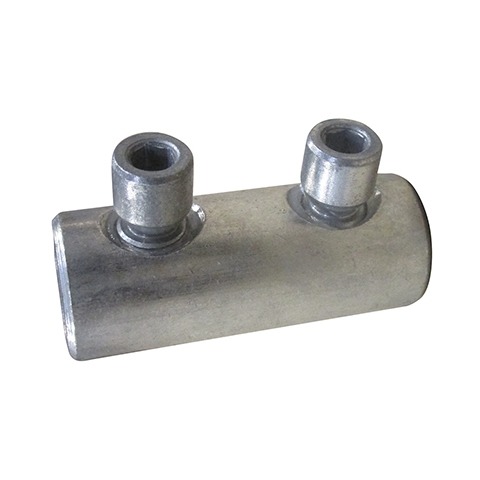

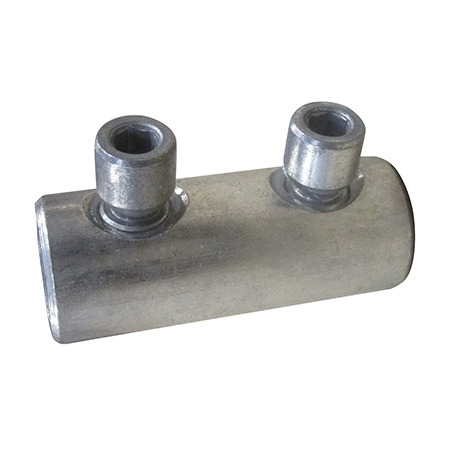

HEL Manchon de
jonction à 2 vis
autocassantes pour
câbles BT aluminium
et/ou cuivre de
sections égales ou
inégales de 4 à
35mm²

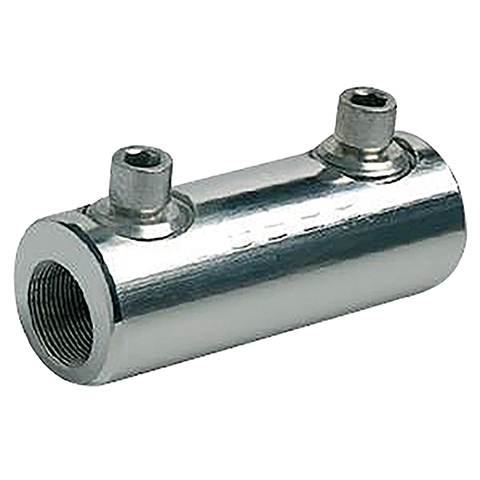

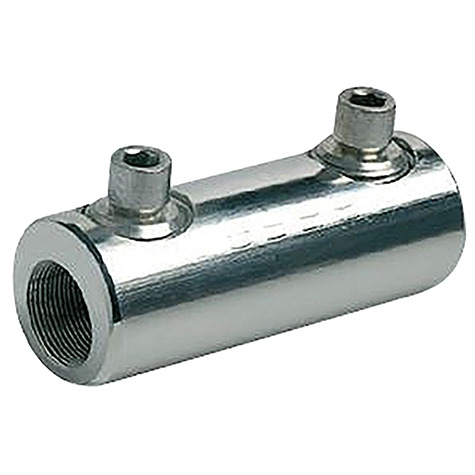

HEL Manchon de
jonction à 2 vis
autocassantes pour
câbles BT aluminium
et/ou cuivre de
sections égales ou
inégales de 35 à
185mm²
